Alamat IP di China Tinggal Menghitung Hari

Kamis, Oktober 02, 2008, Posted by Akbar a.k.a p4rcomX, No Comment

Persediaan alamat Internet Protokol (IP Address) di China telah memasuki fase sekarat. Gerakan untuk segera pindah ke IPv6 pun kian mendesak.

Menurut penelusuran yang dilakukan oleh Li Kai, Direktur tim IP China Internet Network Information Center (CNNIC), China kini hanya punya waktu sekitar 830 hari sebelum persediaan IPv4 akhirnya habis.

Kai mendesak bahwa migrasi ke IPv6 adalah suatu keharusan. Jika tidak, pengguna internet di Negeri Tirai Bambu ini akan menghadapi masalah ketika mau online.

"Kami telah mengadakan seminar di hampir semua wilayah cuma guna memberi tahu para operator untuk mendaftarkan sisa alamat IP secepat mungkin. Selain itu agar mereka juga dapat mempersiapkan diri untuk IPv6," ujarnya, seperti dikutip detikINET dari Vnunet, Jumat (26/9/2008).


Kai menambahkan, sekitar 80 persen resource IPv4 China telah digunakan. Jumlah alokasi IP di China sendiri berada di atas Jepang, sehingga mendapuk China sebagai negara kedua terbesar terkait hal ini setelah Amerika Serikat.

Namun sepertinya AS terlihat lebih siap mengadapi migrasi ini. Hal itu terlihat dari telah dikembangkannya jaringan IPv6 di negeri adidaya ini.

IPv6 sendiri merupakan protokol pengalamatan internet generasi baru yang dimaksudkan untuk menggantikan Internet Protokol versi 4 (IPv4) yang digunakan saat ini dan sudah hampir habis sumber dayanya.

Keberadaan IPv4 yang telah berusia 20 tahun mulai menimbulkan masalah karena jumlahnya yang terbatas dan semakin berkurang, sementara pertumbuhan dan penambahan mesin ke dalam internet semakin meningkat.

IPv4 memiliki sekitar empat miliar alamat IP, sedang IPv6 memiliki alamat IP yang diperkirakan cukup untuk memenuhi kebutuhan hingga di tiap inci permukaan bumi. Dengan makin banyaknya perangkat teknologi informasi dan telekomunikasi yang menggunakan IP, hal itu serta merta menjadikan IPv6 sebagai solusi atas keterbatasan IPv4.

(Captured from Detik.com)
Baca Selengkapnya

Instalasi dan Konfigurasi Mikrotik RouterOS

Kamis, Oktober 02, 2008, Posted by Akbar a.k.a p4rcomX, No Comment

MikroTik RouterOS™, merupakan system operasi Linux base yang diperuntuk kan sebagai network router. Didesain untuk memberikan kemudahan bagi penggunanya. Administrasinya bisa dilakukan melalui Windows application (WinBox). Webbrowser serta via Remote Shell (telnet dan SSH). Selain itu instalasi dapat dilakukan pada Standard computer PC. PC yang akan dijadi kan router mikrotikpun tidak memerlukan resource yang cukup besar untuk penggunaan standard, misalnya hanya sebagai gateway. Untuk keperluan beban yang besar ( network yang kompleks, routing yang rumit dll)
disarankan untuk mempertimbangkan pemilihan resource PC yang memadai.

Fasilitas pada mikrotik antara lain sebagai berikut :
- Protokoll routing RIP, OSPF, BGP.
- Statefull firewall
- HotSpot for Plug-and-Play access
- remote winbox GUI admin

Lebih lengkap bisa dilihat di www.mikrotik.com.

Meskipun demikian Mikrotik bukanlah free software, artinya kita harus
membeli licensi terhadap segala fasiltas yang disediakan. Free trial
hanya untuk 24 jam saja. Kita bisa membeli software mikrotik dalam
bentuk CD yang diinstall pada Hard disk atau disk on module (DOM).
Jika kita membeli DOM tidak perlu install tetapi tinggal menancapkan
DOM pada slot IDE PC kita.


Instalasi Mikrotik ada beberapa cara :
1. Instalasi melalui NetInstall via jaringan
2. Instalasi melalui Floppy disk
3. Instalasi melalui CD-ROM.

Kali ini kita akan membahasnya instalasi melalui CD-ROM. Untuk percobaan
ini silahkan download ISOnya di http://adminpreman.web.id/download

Langkah-langkah berikut adalah dasar-dasar setup mikrotik yang
dikonfigurasikan untuk jaringan sederhana sebagai PC Router/Gateway,
Web Proxy, DNS Server, DHCP, Firewall serta Bandwidth Management.
Konfigurasi ini dapat dimanfaatkan untuk membangun jaringan pada
Internet Cafe atau untuk Testing pada Laboratorium Pribadi.

--[2.1]-- Topologi Jaringan

Topologi jaringan ini di anggap koneksi Internetnya melalui MODEM
xDSL (ADSL atau SDSL). Dengan catatan konfigurasi IP Publiknya
ditanam didalam MODEM, artinya perlu pula dipilih MODEM yang memiliki
fasilitas seperti Routing, Firewall, dan lain-lain. Semakin lengkap
semakin bagus, namun biasanya harga semakin mahal, yang patut
dipertimbangkan pilihlah MODEM yang memiliki fasilitas Firewall yang
bagus.

Untuk MODEM SDSL, biasanya, IP dibawah NAT, artinya IP nya bukan IP
Publik langsung. Dan umumnya untuk MODEM ADSL, IP Publiknya langsung
ditanam di MODEM itu sendiri.

Saat ini kita anggap IP Publiknya di tanam di MODEM, dimana Interface
PPPoE nya sudah di konfigurasikan dan sudah bisa DIAL ke server RASnya.

Agar memudahkan konfigurasi, perlu dirancang topologi jaringan yang
dikonfigurasi. Sebagai contoh, skema dibawah ini:


(a) Skema Jaringan

_(
o--+ ____|
| / | Telpon
| _/ -(
+--[_] Splitter
|
| +----+
+---| | Modem xDSL
+--*-+
(1)| +---+
| | | (3)
| | +|---------+
| +-----+ | |. . . . . |
| a| | | +--|-|-|-|-+
+---|=====| | | | | |
| | | | | | |
| |---+ +-|-|-|--[client 1]
| |b +-|-|------------[client 2]
| | +-|----------------------[client 3]
L-----J +--------[client n]
(2)


Keterangan skema
(1) = Modem xDSL (Ip Address : 192.168.1.1/24)
(2) = Mikrotik Box dengan 2 ethernet card yaitu a (publik) dan b (local)
(3) = Switch
Untuk sambungan ke Client. Asumsi Client Jumlahnya 20 Client
Range Ip Address : 192.168.0.0/27
Alokasi Ip Client = 192.168.0.1-192.168.0.30
Ip Net ID : 192.168.0.0/27
Ip Broadcast : 192.168.0.31/27


(b) Alokasi IP Address

[*] Mikrotik Box

Keterangan Skema
a = ethernet card 1 (Publik) -> Ip Address : 192.168.1.2/24
b = ethernet card 2 (Local) -> Ip Address : 192.168.0.30/27

Gateway : 192.168.1.1 (ke Modem)

[*] Client
Client 1 - Client n, Ip Address : 192.168.0.n .... n (1-30)

Contoh:
Client 6
Ip Address : 192.168.0.6/27
Gateway : 192.168.0.30 (ke Mikrotik Box)


CATATAN :
Angka dibelakang Ip address ( /27) sama dengan nilai netmasknya
untuk angka (/27) nilainya sama dengan 255.255.255.224.

Untuk Sub Netmask blok ip address Local kelas C, dapat diuraikan
sebagai berikut :

Subnetmask kelas C
-------------------
255.255.255.0 = 24 -> 254 mesin
.. .128 = 25 -> 128 mesin
.. .192 = 26 -> 64 mesin
.. .224 = 27 -> 32 mesin
.. .240 = 28 -> 16 mesin
.. .248 = 29 -> 8 mesin
.. .252 = 30 -> 4 mesin
.. .254 = 31 -> 2 mesin
.. .255 = 32 -> 1 mesin

--[2.2]-- Persiapan

- Untuk PC Router Siapkan PC, minimal Pentium I, RAM 64, HD 500M
atau pake flash memory 64 - Sebagai Web proxy, Siapkan PC, minimal
Pentium III 450Mhz, RAM 256 Mb, HD 20 Gb. Melihat berapa minimum
RAM dan HD yang dibutuhkan untuk Cache Silahkan lihat
http://adminpreman.web.id/download/Rumus%20Web%20Proxy%20Mikrotik.xls

- Siapkan minimal 2 ethernet card, 1 ke arah luar/Internet dan 1
lagi ke Network local
– Burn Source CD Mikrotik OS masukan ke CDROM.
- Versi mikrotik yang digunakan adalah Mikrotik RouterOS versi 2.9.27


--[3]-- Installasi Mikrotik Router
Setelah desain skema jaringan serta perangkat yang dibutuhkan telah
disiapkan, sekarang saatnya kita mulai proses instalasi ini.

--[3.1]-- Booting melalui CD-ROM

Atur di BIOS agar, supaya boot lewat CD-ROM, kemudian tunggu beberapa
saat di monitor akan muncul proses Instalasi.

-------------------------------------------------------------------------

ISOLINUX 2.08 2003-12-12 Copyrigth (C) 1994-2003 H. Peter Anvin
Loading linux..................
Loading initrd.rgz.............
Ready
Uncompressing Linux... Ok, booting the kernel

------------------------------------------------------------------------

--[3.2]-- Memilih paket software

Setelah proses booting akan muncul menu pilihan software yang
mau di install, pilih sesuai kebutuhan yang akan direncanakan.

Paket yang tersedia di Mikrotik

advanced-tools-2.9.27.npk
arlan-2.9.27.npk
dhcp-2.9.27.npk
gps-2.9.27.npk
hotspot-2.9.27.npk
hotspot-fix-2.9.27.npk
isdn-2.9.27.npk
lcd-2.9.27.npk
ntp-2.9.27.npk
ppp-2.9.27.npk
radiolan-2.9.27.npk
routerboard-2.9.27.npk
routing-2.9.27.npk
routing-test-2.9.27.npk
rstp-bridge-test-2.9.27.npk
security-2.9.27.npk
synchronous-2.9.27.npk
system-2.9.27.npk
telephony-2.9.27.npk
ups-2.9.27.npk
user-manager-2.9.27.npk
web-proxy-2.9.27.npk
webproxy-test-2.9.27.npk
wireless-2.9.27.npk
wireless-legacy-2.9.27.npk


--------------------------------------------------------------------------

Welcome to Mikrotik Router Software Installation

Move around menu using 'p' and 'n' or arrow keys, select with 'spacebar'.
Select all with 'a', minimum with 'm'. Press 'i' to install locally or 'r' to
install remote router or 'q' to cancel and reboot.

[X] system [ ] lcd [ ] telephony
[ ] ppp [ ] ntp [ ] ups
[ ] dhcp [ ] radiolan [ ] user-manager
[X] andvanced-tools [ ] routerboard [X] web-proxy
[ ] arlan [ ] routing [ ] webproxy-test
[ ] gps [ ] routing-test [ ] wireless
[ ] hotspot [ ] rstp-bridge-test [ ] wireless-legacy
[ ] hotspot [X] security
[ ] isdn [ ] synchronous

--------------------------------------------------------------------------

Umumnya Paket Mikrotik untuk Warnet, Kantor atau SOHO adalah :

a. SYSTEM : Paket ini merupakan paket dasar, berisi Kernel dari
Mikrotik

b. DHCP : Paket yang berisi fasilitas sebagai DHCP Server, DHCP
client, pastikan memilih paket ini jika Anda menginginkan
agar Client diberikan IP address otomatis dari DHCP Server

c. SECURITY : Paket ini berisikan fasilitas yang mengutamakan Keamanan
jaringan, seperti Remote Mesin dengan SSH, Remote via MAC
Address

d. WEB-PROXY : Jika Anda memilih paket ini, maka Mikrotik Box anda telah
dapat menjalan service sebagai Web proxy yang akan menyimpan
cache agar traffik ke Internet dapat di reduksi serta browsing
untuk Web dapat dipercepat.

e. ADVANCED TOOLS : Paket yang berisi Tool didalam melakukan Admnistrasi jaringan,
seperti Bandwidth meter, Scanning, Nslookup, dan lain sebagainya.


--[3.3]-- Instalasi Paket

ketik "i" setelah selesai memilih software, lalu akan muncul menu
pilihan seperti ini :

- Do you want to keep old configuration ? [y/n] ketik Y
- continue ? [y/n] ketik Y

Setelah itu proses installasi system dimulai, disini kita tidak
perlu membuat partisi hardsik karena secara otomatis mikrotik akan
membuat partisi sendiri.

----------------------------------------------------------------------------

wireless-legacy (depens on system):
Provides support for Cisco Aironet cards and for PrismlI and Atheros wireless
station and AP.

Do you want to keep old configuraion? [y/n]:y

Warning: all data on the disk will be erased!

Continue? [y/n]:y

Creating partition..........
Formatting disk.......................................

Installing system-2.9.27 [################## ]

---------------------------------------------------------------------------


Proses installasi

---------------------------------------------------------------------------

Continue? [y/n]:y

Creating partition.......................
Formatting disk............................

Installed system-2.9.27
Installed advanced-tools-2.9.27
Installed dhcp-2.9.27
Installed security-2.9.27
installed web-proxy-2.9.27

Software installed.
Press ENTER to reboot

------------------------------------------------------------------------------

CATATAN :
Proses Installasi normalnya tidak sampai 15 menit, jika lebih berarti gagal,ulangi
ke step awal. Setelah proses installasi selesai maka kita akan diminta untuk
merestart system, tekan enter untuk merestart system.

--[3.5]-- Proses Check system disk

Setelah komputer booting kembali ke system mikrotik, akan ada pilihan untuk
melakukan check system disk, tekan "y".

----------------------------------------------------------------------------
Loading system with initrd
Uncompressing Linux... Ok, booting the kernel.
Starting.

It is recomended to check your disk drive for error,
but it may take while (~1min for 1Gb).
It can be done later with "/system check-disk".
Do you want to do it now? [y/n]
-----------------------------------------------------------------------------

--[3.6]-- Proses Instalasi Selesai

Setelah proses instalasi selesai, maka akan muncul menu login dalam modus
terminal, kondisi sistem saat ini dalam keadaan default.

Mikrotik login = admin
Password = (kosong, enter saja)

---------------------------------------------------------------------------
Mikrotik 2.9.27
Mikrotik Login:




MMM MMM KKK TTTTTTTTTTT KKK
MMMM MMMM KKK TTTTTTTTTTT KKK
MMM MMMM MMM III KKK KKK RRRRRR OOOOOO TTT III KKK KKK
MMM MM MMM III KKKKK RRR RRR OOO OOO TTT III KKKKK
MMM MMM III KKK KKK RRRRRR OOO OOO TTT III KKK KKK
MMM MMM III KKK KKK RRR RRR OOOOOO TTT III KKK KKK

MikroTik RouterOS 2.9.27 (c) 1999-2005 http://www.mikrotik.com/









Terminal vt102 detected, using multiline input mode
[admin@Mikrotikl] >

----------------------------------------------------------------------------

CATATAN :
Konfigurasi Standar untuk mikrotik ada 2 modus, yaitu modus teks dan
modus GUI. Modus Gui ada 2 juga, yaitu Via Browser serta Via Winbox.
Untuk sekarang saya akan bahas via Teks. Karena cepat serta lebih memahami
terhadap sistem operasi ini.


--[4]-- Perintah Dasar

Perintah mikrotik sebenarnya hampir sama dengan perintah yang ada dilinux,
sebab pada dasarnya mikrotik ini merupakan kernel Linux, hasil pengolahan
kembali Linux dari Distribusi Debian. Pemakaian perintah shellnya sama,
seperti penghematan perintah, cukup menggunakan tombol TAB di keyboard
maka perintah yang panjang, tidak perlu lagi diketikkan, hanya ketikkan
awal nama perintahnya, nanti secara otomatis Shell akan menampilkan sendiri
perintah yang berkenaan. Misalnya perintah IP ADDRESS di mikrotik. Cukup
hanya mengetikkan IP ADD spasi tekan tombol TAB, maka otomatis shell
akan mengenali dan menterjemahkan sebagai perintah IP ADDRESS.

Baiklah kita lanjutkan pengenalan perintah ini.

Setelah login, cek kondisi interface atau ethernet card.

--[4.1]-- Melihat kondisi interface pada Mikrotik Router

[admin@Mikrotik] > interface print
Flags: X - disabled, D - dynamic, R - running
# NAME TYPE RX-RATE TX-RATE MTU
0 R ether1 ether 0 0 1500
1 R ether2 ether 0 0 1500

[admin@Mikrotik]>

Jika interfacenya ada tanda X (disabled) setelah nomor (0,1), maka periksa lagi
etherned cardnya, seharusnya R (running).

a. Mengganti nama interface
[admin@Mikrotik] > interface(enter)

b. Untuk mengganti nama Interface ether1 menjadi Public (atau terserah namanya), maka
[admin@Mikrotik] interface> set 0 name=Public

c. Begitu juga untuk ether2, misalkan namanya diganti menjadi Local, maka
[admin@Mikrotik] interface> set 1 name=Local

d. atau langsung saja dari posisi root direktori, memakai tanda "/", tanpa tanda kutip
[admin@Mikrotik] > /interface set 0 name=Public

e. Cek lagi apakah nama interface sudah diganti.
[admin@Mikrotik] > /interface print

Flags: X - disabled, D - dynamic, R - running
# NAME TYPE RX-RATE TX-RATE MTU
0 R Local ether 0 0 1500
1 R Public ether 0 0 1500



--[4.2]-- Mengganti password default
Untuk keamanan ganti password default
[admin@Mikrotik] > password
old password: *****
new password: *****
retype new password: *****
[admin@ Mikrotik]]>

--[4.3]-- Mengganti nama hostname
Mengganti nama Mikrotik Router untuk memudahkan konfigurasi, pada langkah ini
nama server akan diganti menjadi “routerku"

[admin@Mikrotik] > system identity set name=routerku
[admin@routerku]>


--[5]-- Setting IP Address, Gateway, Masqureade dan Name Server

--[5.1]-- IP Address

Bentuk Perintah konfigurasi

ip address add address ={ip address/netmask} interface={nama interface}

a. Memberikan IP address pada interface Mikrotik. Misalkan Public akan kita gunakan untuk
koneksi ke Internet dengan IP 192.168.1.2 dan Local akan kita gunakan untuk network LAN
kita dengan IP 192.168.0.30 (Lihat topologi)

[admin@routerku] > ip address add address=192.168.1.2 \
netmask=255.255.255.0 interface=Public comment="IP ke Internet"

[admin@routerku] > ip address add address=192.168.0.30 \
netmask=255.255.255.224 interface=Local comment = "IP ke LAN"

b. Melihat konfigurasi IP address yang sudah kita berikan

[admin@routerku] >ip address print
Flags: X - disabled, I - invalid, D - dynamic
# ADDRESS NETWORK BROADCAST INTERFACE
0 ;;; IP Address ke Internet
192.168.0.30/27 192.168.0.0 192.168.0.31 Local
1 ;;; IP Address ke LAN
192.168.1.2/24 192.168.0.0 192.168.1.255 Public
[admin@routerku]>


--[5.2]-- Gateway

Bentuk Perintah Konfigurasi

ip route add gateway={ip gateway}

a. Memberikan default Gateway, diasumsikan gateway untuk koneksi internet adalah
192.168.1.1

[admin@routerku] > /ip route add gateway=192.168.1.1

b. Melihat Tabel routing pada Mikrotik Routers

[admin@routerku] > ip route print

Flags: X - disabled, A - active, D - dynamic,
C - connect, S - static, r - rip, b - bgp, o - ospf
# DST-ADDRESS PREFSRC G GATEWAY DISTANCE INTERFACE
0 ADC 192.168.0.0/24 192.168.0.30 Local
1 ADC 192.168.0.0/27 192.168.1.2 Public
2 A S 0.0.0.0/0 r 192.168.1.1 Public
[admin@routerku]>

c. Tes Ping ke Gateway untuk memastikan konfigurasi sudah benar

[admin@routerku] > ping 192.168.1.1
192.168.1.1 64 byte ping: ttl=64 time<1 ttl="64" max =" 0/0.0/0">

--[5.3]-- NAT (Network Address Translation)

Bentuk Perintah Konfigurasi

ip firewall nat add chain=srcnat action=masquerade out-inteface={ethernet
yang langsung terhubung ke Internet atau Public}

a. Setup Masquerading, Jika Mikrotik akan kita pergunakan sebagai gateway server maka agar
client computer pada network dapat terkoneksi ke internet perlu kita masquerading.

[admin@routerku] > ip firewall nat add chain=scrnat out-interface=Public action=masquerade
[admin@routerku]>

b. Melihat konfigurasi Masquerading

[admin@routerku] ip firewall nat print
Flags: X - disabled, I - invalid, D - dynamic
0 chain=srcnat out-interface=Public action=masquerade
[admin@routerku]>

--[5.4] Name server

Bentuk Perintah Konfigurasi

ip dns set primary-dns={dns utama} secondary-dns={dns ke dua}


a. Setup DNS pada Mikrotik Routers, misalkan DNS dengan Ip Addressnya
Primary = 202.134.0.155, Secondary = 202.134.2.5


[admin@routerku] > ip dns set primary-dns=202.134.0.155 allow-remoterequests=yes
[admin@routerku] > ip dns set secondary-dns=202.134.2.5 allow-remoterequests=yes

b. Melihat konfigurasi DNS

[admin@routerku] > ip dns print
primary-dns: 202.134.0.155
secondary-dns: 202.134.2.5
allow-remote-requests: no
cache-size: 2048KiB
cache-max-ttl: 1w
cache-used: 16KiB

[admin@routerku]>

c. Tes untuk akses domain, misalnya dengan ping nama domain

[admin@routerku] > ping yahoo.com
216.109.112.135 64 byte ping: ttl=48 time=250 ms
10 packets transmitted, 10 packets received, 0% packet loss
round-trip min/avg/max = 571/571.0/571 ms
[admin@routerku]>

Jika sudah berhasil reply berarti seting DNS sudah benar.

Setelah langkah ini bisa dilakukan pemeriksaan untuk koneksi dari jaringan local. Dan jika
berhasil berarti kita sudah berhasil melakukan instalasi Mikrotik Router sebagai Gateway
server. Setelah terkoneksi dengan jaringan Mikrotik dapat dimanage menggunakan WinBox yang
bisa di download dari Mikrotik.com atau dari server mikrotik kita. Misal Ip address server
mikrotik kita 192.168.0.30, via browser buka http://192.168.0.30. Di Browser akan ditampilkan
dalam bentuk web dengan beberapa menu, cari tulisan Download dan download WinBox dari situ.
Simpan di local harddisk. Jalankan Winbox, masukkan Ip address, username dan password.


--[7]-- DHCP Server

DHCP merupakan singkatan dari Dynamic Host Configuration Protocol, yaitu suatu program yang
memungkinkan pengaturan IP Address di dalam sebuah jaringan dilakukan terpusat di server,
sehingga PC Client tidak perlu melakukan konfigurasi IP Addres. DHCP memudahkan administrator
untuk melakukan pengalamatan ip address untuk client.

Bentuk perintah konfigurasi

ip dhcp-server setup
dhcp server interface = { interface yang digunakan }
dhcp server space = { network yang akan di dhcp }
gateway for dhcp network = { ip gateway }
address to give out = { range ip address }
dns servers = { name server }
lease time = { waktu sewa yang diberikan }


Jika kita menginginkan client mendapatkan IP address secara otomatis maka perlu kita setup
dhcp server pada Mikrotik. Berikut langkah-langkahnya :

a. Tambahkan IP address pool

/ip pool add name=dhcp-pool ranges=192.168.0.1-192.168.0.30

b. Tambahkan DHCP Network dan gatewaynya yang akan didistribusikan ke client.
Pada contoh ini networknya adalah 192.168.0.0/27 dan gatewaynya 122.168.0.30

/ip dhcp-server network add address=192.168.0.0/27 gateway=192.168.0.30 dns-server=192.168.0.30 \
comment=""

c. Tambahkan DHCP Server ( pada contoh ini dhcp diterapkan pada interface Local )

/ip dhcp-server add interface=local address-pool=dhcp-pool

d. Lihat status DHCP server

[admin@routerku] > ip dhcp-server print

Flags: X - disabled, I - invalid

# NAME INTERFACE RELAY ADDRESS-POOL LEASE-TIME ADD-ARP

0dhcp1 Local

Tanda X menyatakan bahwa DHCP server belum enable maka perlu dienablekan terlebih
dahulu pada langkah e.

e. Jangan Lupa dibuat enable dulu dhcp servernya

/ip dhcp-server enable 0

kemudian cek kembali dhcp-server seperti langkah 4, jika tanda X sudah tidak ada berarti
sudah aktif

f. Tes Dari client

Misalnya :
D:\>ping www.yahoo.com

--[8]-- Transparent Proxy Server

Proxy server merupakan program yang dapat mempercepat akses ke suatu web
yang sudah diakses oleh komputer lain, karena sudah di simpan didalam
caching server.Transparent proxy menguntungkan dalam management client,
karena system administrator tidak perlu lagi melakukan setup proxy di
setiap browser komputer client karena redirection dilakukan otomatis di sisi
server.

Bentuk perintah konfigurasi :
a. Setting web proxy :

- ip proxy set enable=yes
port={ port yang mau digunakan }
maximal-client-connections=1000
maximal-server-connections=1000

- ip proxy direct add src-address={ network yang akan di
NAT} action=allow

- ip web-proxy set parent-proxy={proxy parent/optional}
hostname={ nama host untuk proxy/optional}
port={port yang mau digunakan}
src-address={ address yang akan digunakan untuk koneksi
ke parent proxy/default 0.0.0.0}
transparent-proxy=yes
max-object-size={ ukuran maximal file yang akan disimpan
sebagai cache/default 4096 in Kilobytes}
max-cache-size= { ukuran maximal hardisk yang akan
dipakai sebagai penyimpan file cache/unlimited
| none | 12 in megabytes}
cache-administrator={ email administrator yang akan digunakan
apabila proxy error, status akan dikirim
ke email tersebut}
enable==yes


Contoh konfigurasi
-------------------

a. Web proxy setting

/ ip web-proxy
set enabled=yes src-address=0.0.0.0 port=8080 \
hostname="proxy.routerku.co.id" transparent-proxy=yes \
parent-proxy=0.0.0.0:0 cache-administrator="support@routerku.co.id" \
max-object-size=131072KiB cache-drive=system max-cache-size=unlimited \
max-ram-cache-size=unlimited

Nat Redirect, perlu ditambahkan yaitu rule REDIRECTING untuk membelokkan
traffic HTTP menuju ke WEB-PROXY.

b. Setting firewall untuk Transparant Proxy

Bentuk perintah konfigurasi :

ip firewall nat add chain=dstnat
protocol=tcp
dst-port=80
action=redirect
to-ports={ port proxy }

Perintahnya:

--------------------------------------------------------------------------------
/ ip firewall nat
add chain=dstnat protocol=tcp dst-port=80 action=redirect to-ports=8080 \
comment="" disabled=no
add chain=dstnat protocol=tcp dst-port=3128 action=redirect to-ports=8080 \
comment="" disabled=no
add chain=dstnat protocol=tcp dst-port=8000 action=redirect to-ports=8080 \
--------------------------------------------------------------------------------

perintah diatas dimaksudkan, agar semua trafik yang menuju Port 80,3128,8000
dibelokkan menuju port 8080 yaitu portnya Web-Proxy.

CATATAN:
Perintah

/ip web-proxy print { untuk melihat hasil konfigurasi web-proxy}
/ip web-proxy monitor { untuk monitoring kerja web-proxy}
Baca Selengkapnya

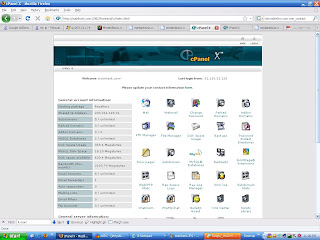

Defacing Mainhack Pict

Senin, September 29, 2008, Posted by bius, One Comment



ini apa ya kaka

cuman mau posting aja abis lagi bt bt bt bt bt bt akh Baca Selengkapnya

Tips Milih Processor Untuk PC anda

Kamis, September 25, 2008, Posted by Akbar a.k.a p4rcomX, No Comment

Bagaimana Memilih Processor?

Meski di pasaran ada banyak merk processor yang banyak beredar, namun kami mencoba menyempitkan pilihannya dengan membaginya menjadi dua bagian. Hal ini berdasarkan ketersediaan dan kebutuhan. Bagian yang pertama adalah processor Intel Pentium 4 family dan yang kedua AMD Athlon 64 Family.

Kedua merk processor tersebut merupakan merk yang paling banyak dicari dan digunakan oleh kebanyakan orang dan keduanya memiliki beberapa fitur yang cukup berbeda. Di antaranya adalah Intel menggunakan long instruction pipelines yang didesain menghasilkan skala kecepatan clock supertinggi. Sedangkan pada AMD sendiri tidak menggunakan fitur tersebut, melainkan lebih menggunakan fitur shorter Instruction pipelines yang menghasilkan efisiensi yang baik namun sayangnya tidak bisa menghasilkan skala kecepatan yang tinggi. Untuk kalangan umum pastinya kedua hal tersebut akan membingungkan, karenanya kami akan mencoba menjelaskan bagaimana kelebihan dan kerurangan dari masing-masing merk processor.



Intel Pentium 4 Family

Biasa disebut Pentium 4. Meski dalam satu keluarga namun memiliki kecepatan yang berbeda-beda. Demikian juga dengan socket yang digunakan. Versi terbanyak yang digunakan Pentium 4 adalah menggunakan socket 478. Pada versi terbarunya telah menggunakan socket LGA 775 untuk mendukung beberapa motherboard keluaran terbaru.

Prescott
Merupakan generasi pertama Pentium 4 yang memiliki 1 MB L2 cache dan memiliki kecepatan 3,8 GHz. Namun, pada processor ini memiliki kendala yang cukup signifikan, yaitu memiliki panas yang cukup tinggi. Dan processor ini belum mendukung operating system dan aplikasi 64-bit. Segi baiknya, processor ini memang memiliki kinerja yang baik untuk menunjang kebutuhan multiaplikasi dan gaming.

Pentium 4 Extreme Edition
Merupakan jajaran processor premium dari Intel, untuk CPU desktop PC. Yang terbaru juga telah menggunakan socket LGA 775 dan berjalan di atas 3,46 GHz dengan fitur 512 K L2 cache ditambah dengan 2 MB L3 cache dan FSB sebesar 1066 MHz. Ia juga tersedia dalam versi 64-bit CPU.

Pentium D
Keluarga CPU Intel yang memiliki arsitektur dual-core. Beberapa seri yang sudah tersedia, di antaranya Pentium D 840, 830, dan 820 yang memiliki clock dari 2,80 sampai 3,20 GHz dengan FSB 800 MHz. Dengan L2 cache yang dimilikinya 2x1 Mb. Dengan dual-core, diharapkan mampu melakukan pemrosesan data dengan waktu yang lebih singkat. Selain itu, processor ini telah dilengkapi dengan EMT64T (Extended Memory 64 Technology) yang mendukung operating system dan aplikasi 64-bit.

Jika Anda tertarik untuk membeli processor keluaran Intel, agaknya jajaran processor Pentium D adalah pilihan ideal. Dual-core dan dukungan 64-bit menjadi alasan utama. Karena ke depannya semua aplikasi dan operating system akan menggunakan 64-bit. Di samping harga jual processor ini terbilang cukup relevan, yaitu sekitar US$279.

AMD Athlon 64 Family
AMD memiliki tiga jenis processor dengan performa yang berbeda. Yaitu, Athlon 64 dan FX Series, juga Sempron. Meski dari ketiganya memiliki basic teknologi yang sama, namun beberapa fitur dan harga yang ditawarkan memiliki perbedaan yang cukup berarti.
Pada dasarnya, processor AMD Athlon 64 mampu menghasilkan kecepatan yang tinggi terhadap aplikasi yang menggunakan banyak floating point dan kebutuhan bandwidth yang besar. Mengapa demikian?

AMD Athlon 64
Pada processor ini memiliki dua versi. Versi yang pertama yang masih menggunakan memory single-channel. Yaitu Athlon 64 yang menggunakan socket 75. Sedangkan yang kedua menggunakan socket 939 dan sudah memiliki teknologi memory dual-channel. Untuk harga, sudah barang tentu Athlon 64 754 memiliki harga yang lebih murah dibanding 939. Keduanya memiliki L2 cache sebesar 1 MB, sedangkan untuk kecepatan yang ditawarkan beragam, mulai dari 2,4 GHz sampai dengan 3,0 GHz.

Athlon 64 FX
Processor ini merupakan processor yang paling tepat untuk menunjang para gamer, karena selain dilengkapi dengan L2 cache sebesar 1 MB dengan kecepatan terendah yang ditawarkan sebesar 2,6 GHz. Pada processor keluaran AMD baik Athlon 64 ataupun Athlon 64 FX sudah mendukung aplikasi dan operating system 64-bit. Dan kini AMD telah mengeluarkan processor dualcore, yaitu AMD Athlon 64 X2, masih menggunakan socket 939.

Core Logic Chipset

Seperti yang telah kami sebutkan di awal, salah satu bagian untuk memilih motherboard selain menentukan processor yang digunakan, core logic chipset juga bagian yang tidak kalah penting untuk dipertimbangkan. Mengapa demikian?

Jika diumpamakan sebuah motherboard adalah kota, maka core logic chipset merupakan pemerintah local yang melakukan pengaturan alur informasi. Chipset memiliki tugas yang amat vital. Ia akan memerintahkan apa yang harus dilakukan oleh port USB, juga menentukan seberapa cepat system mengakses memory. Dengan demikian fungsi dari core logic chipset sangatlah penting untuk menunjang kinerja komputer.

Sekarang ini, beberapa motherboard menggunakan dua skenario yang cukup berbeda. Skenario pertama adalah motherboard yang didesain untuk processor Intel Pentium 4. Masih mengadopsi cara lama, yaitu menggunakan memory controller yang tertanam di dalam chipset nortbridge.

Pada skenario ini, chipset pada motherboard bertugas sekaligus sebagai memory controller yang merupakan mesin pengontrol untuk mengatur semua kebutuhan yang ada. Memory controller terletak di dalam chipset northbridge yang berada dengan jarak yang relatif tidak terlalu jauh dari processor. Tujuannya untuk menghasilkan bus bandwidth memory yang besar.

Skenario yang kedua adalah motherboard untuk AMD Athlon 64, Athlon 64 FX dan Athlon 64 X2 yang memiliki perbedaan jauh dengan Intel. Pada motherboard AMD Athlon 64, memory controller tidak lagi terdapat pada nortbridge chipset, melainkan dipindahkan ke dalam processor.

Pada kondisi ini, bus memory controller bisa sama cepat dengan kecepatan core processor. Dengan demikian, menjadikan sebuah pasangan gigahertz yang cepat sehingga mampu menghasilkan kinerja yang jauh lebih cepat ketimbang skenario yang pertama.

Namun,ini bukan merupakan kemenangan secara mutlak, karena besarnya performa yang dimiliki oleh AMD memiliki kekurangan dalam fleksibilitas.

Intel memang memiliki fleksibilitas yang cukup baik. Contohnya jika Anda sekarang membeli processor Intel Pentium 4, Anda bisa menggunakan processor tersebut pada motherboard yang menggunakan DDR400. Demikian juga untuk motherboard DDR2/800
bahkan untuk motherboard DDR3, yang akan segera diluncurkan.

Hal tersebut tidak terjadi jika Anda menggunakan processor AMD Athlon 64 ataupun 64 FX karena controller-nya terikat pada satu teknologi memory saja. Sehingga Anda harus menyesuaikan memory yang Anda gunakan sesuai dengan controller yang terdapat secara terintegrasi di dalam processor.

Itulah salah satu alasan kenapa sampai sekarang ini AMD masih mengadopsi teknologi memory DDR 400. Karena selain ingin tetap memberikan fleksibilitas terhadap konsumennya, AMD juga beranggapan kemampuan bandwith memory yang dihasilkan DDR 400 masih mampu menangani semua kebutuhan proses computing saat ini.

Meskipun semua chipset mengacu pada memory controller, namun core logic chipset sendiri memiliki beberapa fungsi yang sangat penting. Yaitu performa USB, harddisk, dan seberapa cepat PCI dan VGA slot (AGP atau PCIe x16) dapat mentransfer data.
Baca Selengkapnya

Sayembara GOOGLE Inc.

Kamis, September 25, 2008, Posted by Akbar a.k.a p4rcomX, No Comment

NEW YORK, KAMIS — Anda memiliki ide yang mampu mengubah dunia atau setidaknya membantu kemaslahatan umat? Segera kirim ide Anda ke www.project10tothe100.com. Dapatkan hadiah 10 juta dollar AS (sekitar Rp 93 miliar).


Ya, perusahaan raksasa internet Google Inc mengadakan sayembara adu brilian ide untuk merayakan HUT ke-10 dengan hadiah total 10 juta dollar AS. Syaratnya, ide itu harus benar-benar baru dan diyakini menguntungkan bagi kehidupan manusia.

Program itu dinamai Project 10^100 (dibaca 10 untuk ke-100) dan diumumkan melalui CNN, Kamis (25/9). Tim juri akan memilih lima pemenang dan akan diumumkan Februari 2009. Panitia menerima ide dalam 25 bahasa hingga 20 Oktober 2008.

"Ide ini bisa besar atau kecil, berteknologi atau sederhana tapi brilian. Tetapi, semuanya harus memiliki dampak. Kami sadar ada banyak ide brilian yang memerlukan dana dan dukungan untuk menjadi kenyataan," bunyi rilis Google.

Ide bermanfaat yang dimaksud Google adalah seperti penemuan alat Hippo Water Roller. Dikembangkan di Afrika, alat ini bisa mengangkut 24 galon air dan dapat digeser dengan mudah. Alat ini mempermudah warga setempat mengangkut air bersih ke rumahnya.


ONO
Sumber : CNN
Baca Selengkapnya
